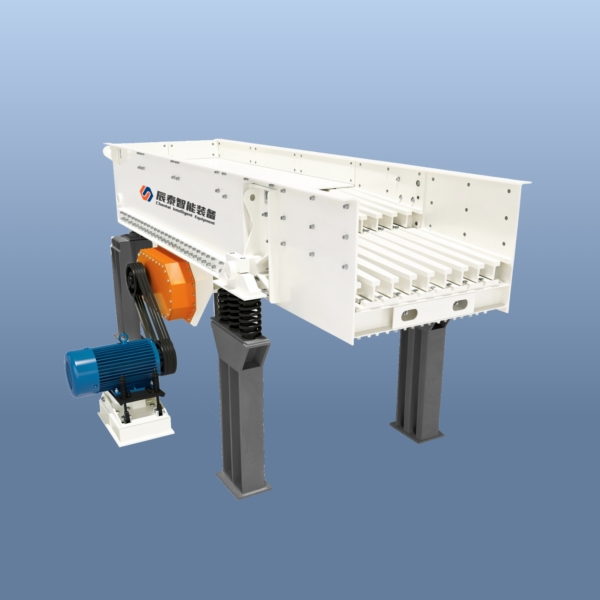

CTGF 棒条给料机

辰泰装备自主生产优化的棒条给料机自带预筛分功能,广泛应用于矿山、建材等行业生产线中,棒条给料机可用于开采的矿石、岩石、河卵石和建筑垃圾等块状和颗粒状物料的给料作业;料槽配置单层篦条,可以对物料进行简单预筛分,能有效去除原料中的细料和杂质。

CTGF

CTGF 棒条给料机 · 选型与报价

告诉我们物料硬度、进料粒度与目标产量,辰泰工程师按整线工艺匹配机型并给出选型参数与报价。

服务矿企 200+ 家,产品出口 20+ 个国家和地区,已获授权技术专利 90+ 项。

选型三要素

  • 双偏心轴激振器
  • 结构简单
  • 噪声低
  • 数字化加工
最大进料粒度500-1000 mm
处理能力100-1500 t/h
功率15-55 kW
分类:

辰泰装备自主生产优化的棒条给料机自带预筛分功能,广泛应用于矿山、建材等行业生产线中,棒条给料机可用于开采的矿石、岩石、河卵石和建筑垃圾等块状和颗粒状物料的给料作业。料槽配置单层篦条,可以对物料进行简单预筛分,能有效去除原料中的细料和杂质。

产品概述

辰泰棒条给料机自带预筛分功能,广泛应用于矿山、建材等行业的破碎生产线,用于输送开采矿石、岩石、河卵石、建筑垃圾等散状和颗粒状物料。给料槽配备单层棒条筛面,可在给料的同时对物料进行预筛分,去除原料中的细粒和杂质。

工作原理

棒条给料机由给料槽、激振器、弹簧支座、传动装置等组成。振动给料槽的振动源为激振器,激振器由两根偏心轴(主动轴和从动轴)及一对齿轮组成。电机通过三角带带动主动轴旋转,主动轴上的齿轮与从动轴啮合带动其转动。主动轴与从动轴同时反向旋转,使槽体产生振动,物料连续流动,从而实现输送物料的目的。

产品特点

  • 振动强劲:采用双偏心轴振动器,激振力强,物料在槽体内连续、均匀流动。
  • 预筛分一体:给料槽配单层棒条筛面,给料同时完成预筛分,去除原料中的细粒和杂质。
  • 结构简单:整机结构简单,部件少,适应性强,便于安装与日常维护。
  • 噪声低:运行噪声低,无污染,改善作业环境。
  • 加工与配件:零部件数字化加工,精度高,原厂配件供应。

基本参数表

型号 · CTGF
型号 槽体尺寸(mm) 最大给料粒度(mm) 处理量(t/h) 转速(r/min) 功率(KW)
CTGF4510 4500*1000 500 100-200 710 15
CTGF4512 4500*1200 580 200-380 780 22
CTGF6013 6000*1300 750 400-600 780 30
CTGF6015 6000*1500 800 600-800 780 37
CTGF6018 6000*1800 900 800-1000 780 45
CTGF6020 6000*2000 1000 1000-1500 780 55
按此型号询价CTGF棒条给料机 · 告诉我们物料硬度、进料粒度与目标产量,辰泰工程师给出选型参数与报价。

微信 chentai202605 · +86-570-8885527

应用领域

CTGF 棒条给料机一般布置在料仓下方、破碎设备之前,承担受料、给料并兼顾预筛分的作用,把散状和颗粒状物料连续送入破碎机。典型应用场景包括:

  • 矿山破碎生产线的仓下受料与给料
  • 建材砂石生产线的原料连续喂入
  • 河卵石、岩石等大块物料的给料作业
  • 建筑垃圾回收线的给料与预筛分

棒条给料机常与颚式破碎机、振动筛及带式输送机衔接布置,组成完整的破碎生产线;给料槽的单层棒条筛面在给料同时分出细粒物料,避免其进入破碎腔,减少过粉碎。

如何选择合适型号

选择 CTGF 型号主要看三点:

  1. 槽体尺寸 — 对照"槽体尺寸(mm)"一列:CTGF4510 为 4500*1000,CTGF6020 为 6000*2000,应与料仓出料口及下游破碎机入料口匹配。
  2. 最大给料粒度 — 对照"最大给料粒度(mm)"一列:CTGF4510 为 500,CTGF6013 为 750,CTGF6020 可达 1000,来料块度决定所需型号。
  3. 处理量 — 对照"处理量(t/h)"一列:CTGF4510 为 100-200,CTGF6015 为 600-800,CTGF6020 为 1000-1500,按目标产量选取。

全系列转速为 710 或 780 r/min,功率为 15-55 KW,选型时请一并确认现场供电条件。如不确定,可提供物料类型、粒度与目标产量,由我们协助选型。

操作与维护要点

  • 按操作手册执行日常检查、周检与月度保养,重点检查棒条筛面的紧固与磨损状态。
  • 棒条磨损后会增大筛缝、影响预筛分效果,应及时修复或更换,保证细粒顺利透筛。
  • 定期检查激振器、弹簧支座与三角带传动的工作状态,发现异常振动或噪声应停机排查。

CTGF棒条给料机常见问题

CTGF 棒条给料机有哪些型号?

现有 CTGF4510、CTGF4512、CTGF6013、CTGF6015、CTGF6018、CTGF6020 六种型号,槽体尺寸 4500*1000 至 6000*2000 mm,完整数据见上文基本参数表。

需要约 600 t/h 产量应选哪个型号?

对照"处理量(t/h)"一列,CTGF6013(400-600 t/h)与 CTGF6015(600-800 t/h)均可覆盖 600 t/h,实际产量与物料性质及给料状态有关。

棒条筛面起什么作用?

给料槽配备单层棒条筛面,在给料的同时对物料进行预筛分,去除原料中的细粒和杂质,使进入破碎机的物料粒度更加均匀。

最大可给多大粒度的物料?

视型号而定:CTGF4510 为 500 mm,CTGF6013 为 750 mm,CTGF6020 可达 1000 mm,超过该粒度的物料不宜直接喂入。
